管式蒸发器

Last update 2022-07-06


描述

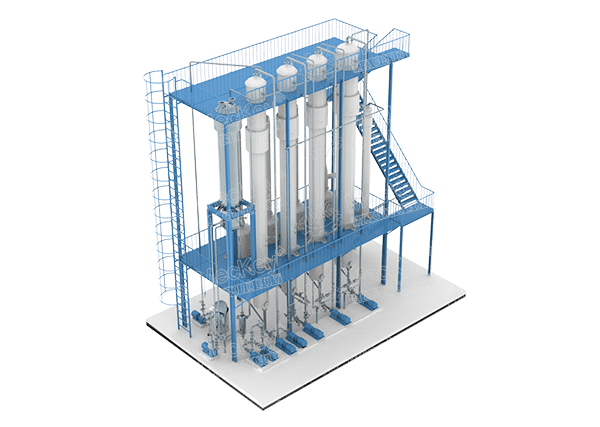

MKFE系列多效降膜蒸发器采用降膜式蒸发原理蒸发稀溶液,从而达到浓缩溶液的目的。采用了连续式生产过程,具有浓缩比大(1/5-1/10),粘度范围广(>400CP),传热系数大,处理量大等优点。该设备传热系数大,所需温差小。根据蒸发物料性质及蒸发目标不同,可组合成双效、三效、四效及多效蒸发系统。另外,还可以利用管束或盘式干燥机顶部废汽及其他低热值热源(凝结蒸汽)作为热源而成为废热蒸发器。这样可以极大地减少生蒸汽用量,达到节能目的,带来经济效益。

设备特点

高产量节约能源;

可以根据客户不同的需求进行特殊设计;

设备表面进行特殊处理,美观,防油防灰尘;

该装置的特点简单及设计合理,外形美观,质量稳定,维修方便。

设备结构

换热器种类繁多,单从化工行业中使用最广泛的产品来看,列管式换热器较为传统,出现频率最高,列管式换热器主要分为固定管板式、浮头式和U型管三种,列管式换热器结构简单、坚固、适应性强,尤其在高温、高压和大型装置中应用更为普遍。
固定管板式换热器是列管式换热器中结构最简单的,因此使用比较普遍,固定管板式换热器主要是由圆柱形壳体、换热管、管板、封头和进出口组成。管式可以采用焊接法或胀接法固定,壳体上需要焊接法兰,方便清洗时或者检查时拆卸。端盖和壳体上有冷热进出口接管,冷热两种流体分别在管内流动。列管式换热器按照管束放置的位置可以分为立式和卧式,立式的结构是管束垂直地面,卧式恰恰相反。

工作原理

适用于热敏性、浓度高、粘度大以及具有腐蚀性的物料的蒸发。因此可以广泛应用于淀粉行业的玉米浆、葡萄糖、麦芽糖,食品行业的果汁、味精液,乳品行业的奶液,酒精行业的酒糟滤液的浓缩。

技术参数

型号Model MKTE3 MKTE6 MKTE9 MKTE10 MKTE12 MKTE15 MKTE20 MKTE30 MKTE40 MKTE50 MKTE60
最大蒸发量Max evaporation(kg/h) 3000 6000 9000 10000 12000 15000 20000 30000 40000 50000 60000
蒸汽压力Steam pressure(MPa) 0.6~1.0
蒸汽消耗量Steam consumption(kg/h) 900 1500 2000 2300 2600 3300 4200 6000 8000 10000 12000
进料浓度Input DS(%) 6~7(浸泡液Steeping liquid); 26~30(葡萄糖浆Glucose syrup); 9~11.5(奶液liquid milk)
出料浓度Output DS(%) 42~48(浸泡液Steeping liquid); 70~75(葡萄糖浆Glucose syrup); 45(奶液liquid milk)
真空度Vacuum degree(MPa) 一效1st effect 0.01~0.03
二效2nd effect 0.03~0.05
三效3rd effect 0.05~0.07
四效4th effect 0.07~0.09
蒸发温度Evaption temp(℃) 一效1st effect 90~110
二效2nd effect 75~85
三效3rd effect 65~75
四效4th effect 50~60

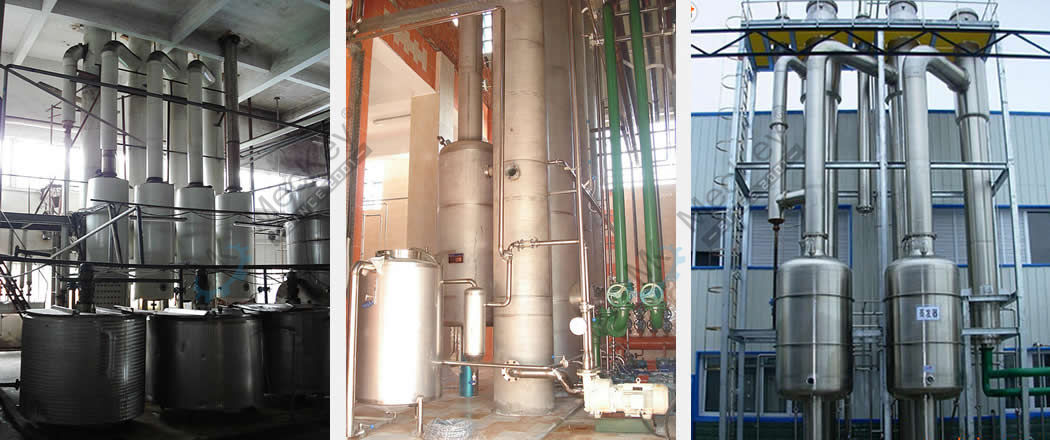

工程应用
